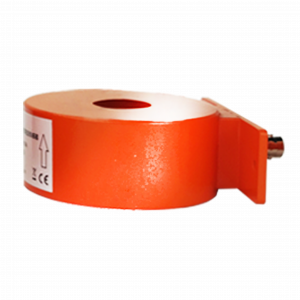

HCT 宽带电流传感器
HCT Broadband Current Sensor
变比
校准 0.01V/kA@50Hz±5%
       1V/kA@50Hz±5%



...
0.1V/kA@50Hz±5%
特征
  • 高压脉冲电流
  • 电力系统中的电流瞬变和谐波
  • 雷击电流
  • 高压脉冲电脉冲带电粒子束电流
  • 电解质和等离子体电流
  • EMI 电磁电流
  • 视频与射频电流
  • 点焊机和感应焊机电流
  • 闪光管电流
分享产品信息
分享到:
产品简介
HCT系列传感器基于法拉第电磁感应原理,采用自积分方式,无需额外供电,实现超宽频率范围的电流检测。传感器采用50Ω同轴电缆连接到电压测量仪器上,比如示波器、频谱/网络分析仪、伏特表和数字化仪等。标准接头形式有BNCSMAUHFN型等连接器。导线必须充分绝缘,因为传感器的导电外壳涂有油漆,但没有其他绝缘。使用时需要做相应的电气隔离或者安全接地。

  技术文件

规格(长度可以定制)
型号
HCT3008
HCT5514
HCT6519
HCT7524
HCT9534
内径
8mm
14mm
19mm
24mm
34mm
重量
110g
120g
130g
140g
150g
输出(Di/Dt)
0.01V/kA@50Hz±5%
0.1V/kA@50Hz±5%
1V/kA@50Hz±5%
...
读数精度
未校准< 5% (中心位置, 25℃)
最大电流值
1000kA
线圈电阻
50- 250 Ω 或10kΩ
信号线长度
2m
温度
200ppm/C
0A输出 (零漂)
≤0.1mV
相位误差
≤0.5°
线性度
±0.2%
带宽
1Hz -50MHz(-3dB)
工作温度
-30℃ - 80℃
储存温度
-40℃ - 90℃
其他要求,请与我们联系定制
    •  电能质量分析
    •  能源监控平台
    •  智能电表
    •  电炉电参数检测系统
