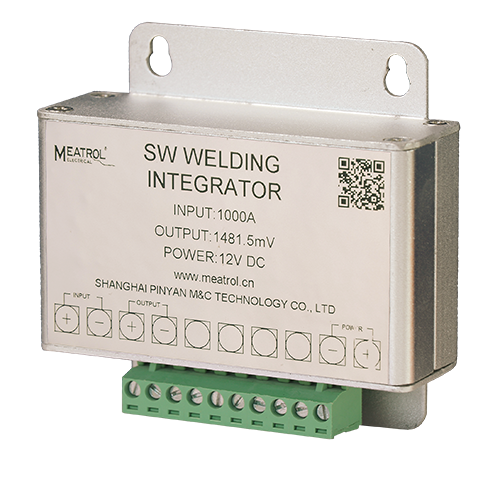

SW 焊机专用积分器
SW welding intergrator
额定输入
电流: 100A
               1000A
                6000A
600A
3000A
特征
  • 可用值为: 0-10V DC
  • 可以根据要求,定制输入值
  • SW 可以与各种型号的罗氏线圈相结合.
  • SW 和罗氏线圈是一个非常灵活的系统,适用于高功率负载分析,脉冲式电流监测,直流纹波测量等由于罗氏线圈的诸多优点,可以解决很多传统CT无法解决的问题,是替代传统CT的完美解决方案
分享产品信息
分享到:
产品简介

SW 是专用于中频和工频焊机的罗氏线圈积分器,它是为脉冲焊接电流测量而设计的,可以测量焊接电流信号,输出电压和脉冲电流信号成正比。积分器需要供电。输出值为0-10VDC,它还具有与示波器和采样系统直接连接的特点。

  技术文件

规格(长度可以定制)
型号
SW
额定输出
10V DC
最大输出(过载)
10V DC
额定输入
10kA
50kA
100kA
500kA
读数精度
1% ,10% 至100% F.S.,@25℃
角差
≤0.5°
线性度
±0.5%(1% -200%)
带宽
50Hz -10kHz(-3dB)
最大测试时间直流电流脉冲
≤100ms(无交流载波)
≤3s(带 交流载波)
功耗
300mW
0A 输出(零漂)
≤2mV
温漂
200ppm/℃
重量
155g
尺寸
86*90*29mm
电源
4-12V或 24VDC
工作温度
-20℃-70℃
存储温度
-30℃-90℃
相对湿度
最大80% 无冷凝
防护等级
IP20
其他要求,请与我们联系定制
