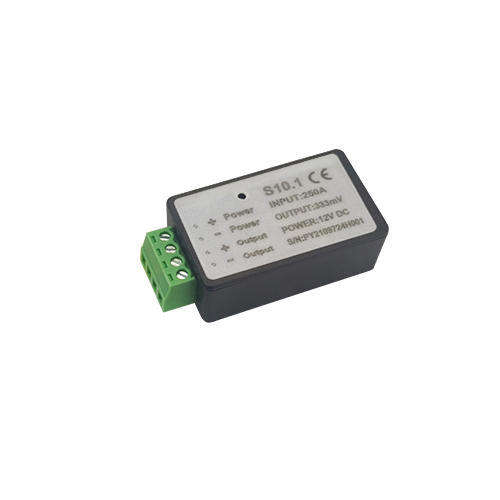

S10迷你型积分器
S10 Mini integrator
额定输出
333mV,3V AC rms
4V DC(true-rms)
特征
  • 易罗氏线圈输出为弱电压mV信号,S10能够将其放大并转换为标准信号,可被万用表和示波器捕获。
  • 积分器是必要的,以均衡和移动90°的输出信号从Rogowski线圈。它由有源电子电路组成,具有可忽略的偏移量和良好的线性度。
  • 罗氏线圈输出与测量电流的频率成比例,信号均衡确保在宽频率范围内的线性响应。S10允许在不同的电网频率上使用线圈,在频率上保持相同的输出电平。
分享产品信息
分享到:
产品简介

S10迷你型积分器,结构小巧,与罗氏线圈一体式设计,突破空间局限。

  技术文件

规格(长度可以定制)
型号
S10.1
S10.2
额定输出
333mV,3V AC rms
4V DC(true-rms)
最大输出(过载)
4.5V AC pp
4.5V DC
即时响应时间
≤1us
默认100ms(可调)
功耗
70mW
100mW
带宽
1Hz~20kHz(±3dB)
10Hz~20kHz(±3dB)
供电电源
5V 或 6~12V或 24VDC
额定输入
100A
600A
1000A
3000A
6000A
(可定制)
读数精度
±0.5%rdg.±0.5%f.s. 中心位置
相位误差
≤0.5°
0A输出 (零漂)
≤1mV
对地最大额定电压
AC600V(CATIV),AC1000V(CATIII)
温漂
≤100ppm/℃
输出连接器
端子式(3.81间距),4芯线,RJ12水晶头
精度保证条件
精度保证期间:1年
调整后精度保证期间:1年
罗氏线圈关闭次数:10000次以下
精度保证温湿度范围:23℃±5℃、80%RH以下
(无罗氏线圈延长、损伤以及截面变形)
导体位置的影响
±1%以内(与中心部分的偏差)
外部磁场的影响
1.5%f.s.以下(400A/m,50Hz/60Hz)
偏置电压
±1mV以下
其他要求,请与我们联系定制
S10
使用场所
室内使用,污染度2,海拔高度2000m以下
工作温度
-20℃~70℃
工作湿度
最大80%,无冷凝
保存温湿度范围
-30℃~70℃、80%RH以下
(没有结露)
防尘性、
防水性
IP54(EN60529)
(仅罗氏线圈部分)
适用标准
安全性:EN61010
EMC:EN61326、EN61000-3-2、EN61000-3-3
耐电压
AC 3kV rms(1分钟)
(50Hz/60Hz)
(仅罗氏线圈部分)
电源
额定电源电压:
DC 5V仅限333mv输出使用;
DC 6~12V或24VDC全系列都可以用
最大额定功率:0.1W
外形尺寸(积分器)
28W×17H×48L mm(不含突起物)
重量
约130g
(按内径150mm罗氏线圈+积分器)
电缆长度
默认2m(罗氏线圈-积分器之间)
罗氏线圈内直径
50mm,100mm,150mm,200mm接受定制
罗氏线圈截面直径
Φ6,φ8mm
产品保修期
1年
附件
使用说明书
