S2手持式高精度积分器
S2.1 integrator
额定测量电流
量程: AC 300A (300A  量程)
AC 3000A (3000A 量程)
特征
  • 零漂低至1.5mV;
  • 高带宽测量30至20kHz;
  • 输出值为:0-10VDC,0-10V峰值,4-20mA;
  • 可以根据客户要求,定制额定被测电流值;
  • S1可以与任何型号和尺寸的Y-FCT,NRC,ZRC等系列的罗氏线圈配合使用;
  • S1和罗氏线圈是一个非常灵活的系统,适用于测量装置,电力监控与分析,配合传统电表测量等,由于罗氏线圈的诸多优点,可以解决很多传统CT无法解决的问题,是替代传统CT的完美解决方案
分享产品信息
分享到:
产品简介

S1 是一种带精密屏蔽铝合金外壳的高精度罗氏线圈积分器,内置低波纹DC电源模块。

  技术文件

规格(长度可以定制)
S2.1
使用场所
室内使用,污染度2,海拔高度2000m以下
工作温度
-20℃~70℃
工作湿度
最大80%,无冷凝
(使用电池、AC适配器、外部电源时,依据各自的电源规格)
保存温湿度范围
-30℃~70℃、80%RH以下
(没有结露)
防尘性、
防水性
IP54(EN60529)
(仅罗氏线圈部分)
适用标准
安全性:EN61010
EMC:EN61326、EN61000-3-2、EN61000-3-3
耐电压
AC 10kV rms(1分钟)
(50Hz/60Hz)
(仅罗氏线圈部分)
电源
·5号碱性电池(LR6)×2
额定电源电压:DC 1.5V×2
最大额定功率:35mVA
·外部电源
额定电源电压:DC 5~12V
最大额定功率:0.2A
连续使用时间
使用5号碱性电池(LR6)×2节时(23℃参考值) 约168小时(7天)
外形尺寸(积分器)
32W×144H×34Dmm(不含突起物)
重量
约300g(按内径150mm罗氏线圈+积分器、含电池)
电缆长度
约2m(罗氏线圈-积分器之间)
约0.5m(输出电缆)
罗氏线圈内直径
50mm,100mm,150mm,200mm接受定制
罗氏线圈截面直径
约φ8mm
产品保修期
1年
附件
AC适配器
使用说明书
输出连接器
BNC
额定测量电流
AC 300A (300A量程)
AC 3000A (3000A量程)
可定制
输出变比
10mV/A(300A量程)
1mV/A(3000A量程)
可定制
最大测量电流
按照线性变化,积分器最大输出峰值电压为5V
峰值:在上述有效值条件下,
500 A peak(300A量程)
5000 A peak(3000A量程)
频带
10Hz~20kHz(±3dB以内)
输出阻抗
50Ω(±5%)
可测量导体直径
Φ100mm,Φ150mm,Φ200mm
最大同相电压
AC1000V(测量分类Ⅲ)
AC600V(测量分类Ⅳ)

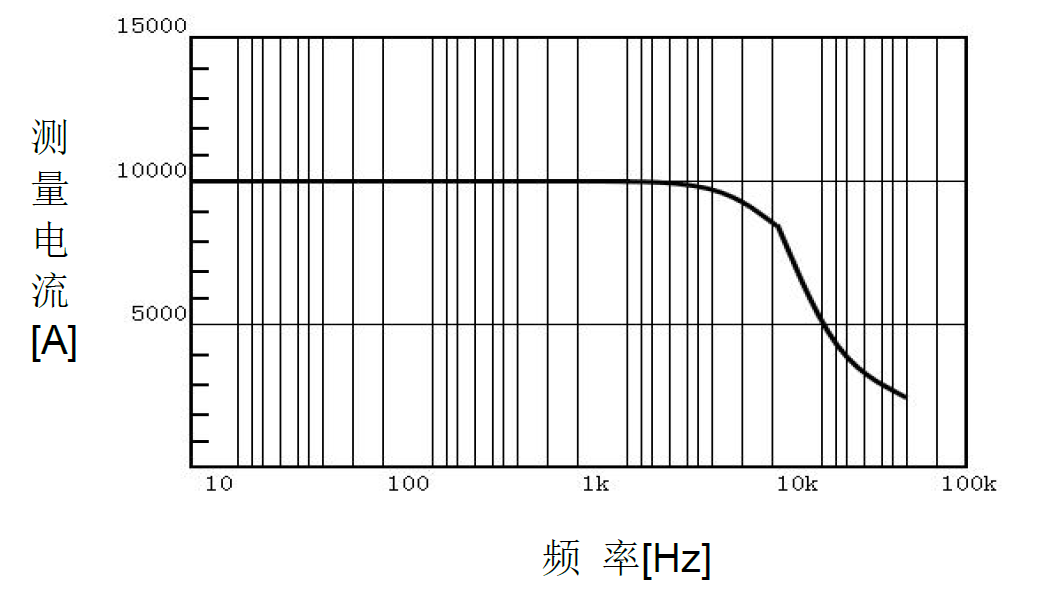

频率额定值降低特性(连续、设计值)
