S1高精度电压输出积分器
S1 High Accuracy integrator
额定输出
过载: 150mW
200mW
特征
  • 零漂低至1.5mV;
  • 高带宽测量30至20kHz;
  • 输出值为:0-10VDC,0-10V峰值,4-20mA;
  • 可以根据客户要求,定制额定被测电流值;
  • S1可以与任何型号和尺寸的Y-FCT,NRC,ZRC等系列的罗氏线圈配合使用;
  • S1和罗氏线圈是一个非常灵活的系统,适用于测量装置,电力监控与分析,配合传统电表测量等,由于罗氏线圈的诸多优点,可以解决很多传统CT无法解决的问题,是替代传统CT的完美解决方案
分享产品信息
分享到:
产品简介

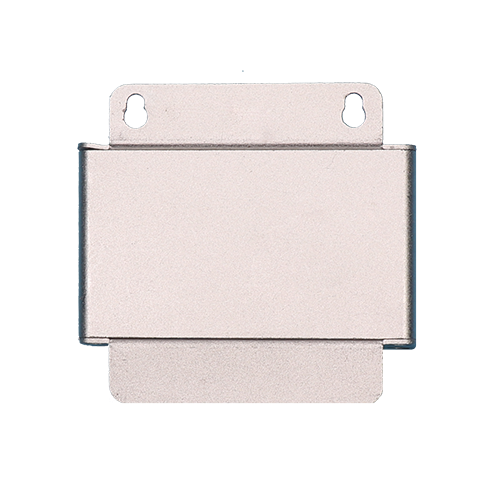

S1 是一种带精密屏蔽铝合金外壳的高精度罗氏线圈积分器,内置低波纹DC电源模块。

  技术文件

规格(长度可以定制)
型号
S1.1
S1.2
S1.3
额定输出
5V AC rms
5V DC(true-rms)
4-20mA
最大输出(过载)
10V AC rms
10V DC
25mA
输出波纹因素
0.2%
默认 5%
响应时间
≤1us
默认 100ms(可调)
功耗
150mW
200mW
额定输入
600A
3000A
10000A
...
100kA
读数精度
0.2% ,1%至 200%F.S.,@25℃
相位误差
≤0.5°
线性度
±0.2%读数(1% -200% 范围)
带宽
5Hz -50kHz(-3dB)
最小测量电流
500mA (波纹 100mA)
0A 输出 (零漂)
≤1.5mV
温漂
200ppm/℃
重量
155g
尺寸
86*90*29mm
电源
4-12V or 24V(默认 4-12V最佳)
工作温度
-20℃ - 70℃
储存温度
-30℃ - 90℃
相对湿度:
最大80% ,无冷凝
防护等级:
IP20
其他要求,请与我们联系定制
