HF 高频积分器
HF High Frequency integrator
额定比率
比例: 31kA/1V
               50kA/1V

10kA/1V
最小比例:1000A/1V
特征
  • HF可以与H-FCT 罗氏线圈直接组合
  • 可用值为:0-12V峰值
  • 以根据要求,定制输入值
  • HF和罗氏线圈是一个非常灵活的系统,适用于高功率负载分析,脉冲式电流监测,直流纹波测量等
  • 由于罗氏线圈的诸多优点,可以解决很多传统CT无法解决的问题,是替代传统CT的完美解决方案
分享产品信息
分享到:
产品简介

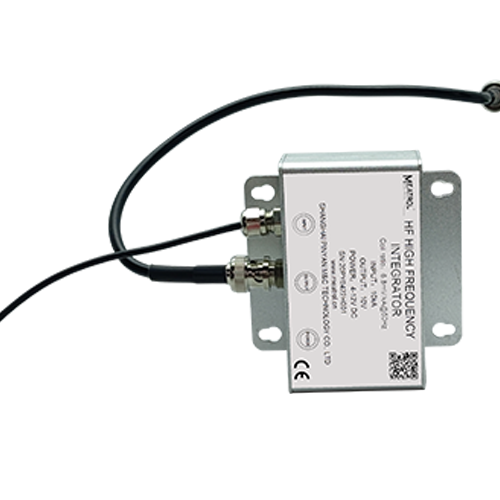

HF 是一种高频罗氏线圈积分器,采用紧凑型屏蔽铝合金外壳,可以测量各种高频电流信号,如3/5μs,8/20μs,10/ 350μs,频率最高达1MHz,可直接与示波器连接。

  技术文件

规格(长度可以定制)
型号
HF
额定输出
1V AC pp
最大输出(过载)
12V AC pp
额定比率
1kA/1V
10kA/1V
50kA/1V
最小比例:1000A/1V
读数精度
0.5% , 1%(≥10A) 至100% F.S.,25℃
角差
≤0.5°
线性度
±0.5% (10% - 1000% 范围)
最小电流测量
10% 额定电流
典型波形
1/5μs,8/20μs,10/350μs
即时响应时间
≤1us
功耗
300mW
OA输出(零漂)
≤10mV
温漂
200ppm/℃
重量
160g
尺寸
86*90*29mm
电源
4-12V DC (85-265 AC至12V直流适配器)
工作温度
-20℃ - 70℃
储存温度
-30℃ - 90℃
相对湿度
最大80%,无冷凝
防护等级
IP20
端子(锁定类型)
输入:用H-FCT信号线锁定
输出:BNC公端子
电源:DC5.5mm*2.1mm端子连接到85-265V至9V的适配器
其他要求,请与我们联系定制
