DA05-5 五档5A输出积分器
DA05-5 Integrator
额定电流
五档切换: 100A
                        1000A
                         6000A
600A
3000A
特征
  • 输出值为:0~5A AC
  • 高带宽测量30至2kHz
  • 可以根据客户要求,定制额定被测电流值
  • 额定电流五档切换,每一档对应一个线圈,单个线圈不可以切换五档
  • DA05-5可以与任何型号和尺寸的Y-FCT,NRC,ZRC,MRC,TRC等系列的罗氏线圈配合使用
  • DA05-5和罗氏线圈是一个非常灵活的系统,适用于测量装置,电力监控与分析,配合传统电表测量等,由于罗氏线圈的诸多优点,可以解决很多传统CT无法解决的问题,是替代传统CT的完美解决方案。
分享产品信息
分享到:
产品简介

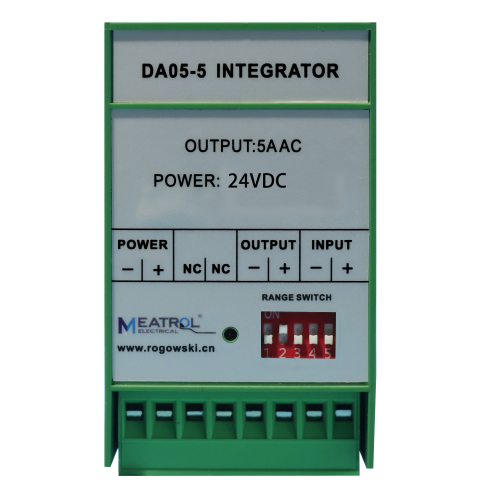

DA05-5是一个额定电流五档切换的5A输出罗氏线圈积分器,由24VDC(15W或以上)供电,标准35mm卡轨式安装

  技术文件

规格(长度可以定制)
型号
DA05-5
额定输出
5A AC rms
最大输出(过载)
5.2A AC rms(短时)
额定电流(5档切换)
S1: 100A
S2: 600A
S3: 1000A
S4: 3000A
S5: 6000A
推荐线圈
100A (必须配50mV/kA@50Hz)
MRC-24
600A (必须配50mV/kA@50Hz)
MRC-36
1000A (必须配85mV/kA@50Hz)
NRC-100
3000A (必须配85mV/kA@50Hz)
NRC-150
6000A (必须配50mV/kA@50Hz)
NRC-200
幅值精度
±0.5%
(45Hz~66Hz、在线圈垂直居中位置)
相位精度
≤0.5° (45Hz~66Hz)
线性度
±0.2% (5%~100% F.S.)
带宽
30Hz~2kHz
最大负载
0.2Ω
测量
二次CT来测量积分器的输出
能量消耗
≤15W
零漂
≤0.5A@100A档
≤0.5A@600A档
≤0.5A@1000A档
≤0.5A@3000A档
≤0.5A@6000A档
温漂
100ppm/℃
重量
186g
尺寸
105*75*45mm
供电电源
24V DC(15W或以上)
工作温度
-20℃~55℃
储存温度
-30℃~90℃
相对湿度
最大80% 无冷凝
防护等级
IP20
其他要求,请与我们联系定制
    •  电能质量分析
    •  能源监控平台
    •  智能电表
    •  电炉电参数检测系统
     雷电监控方案
