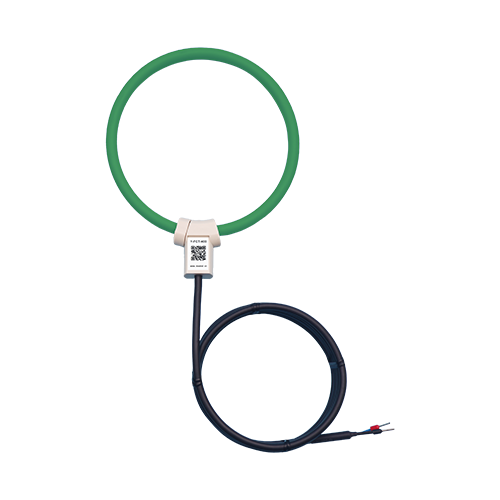

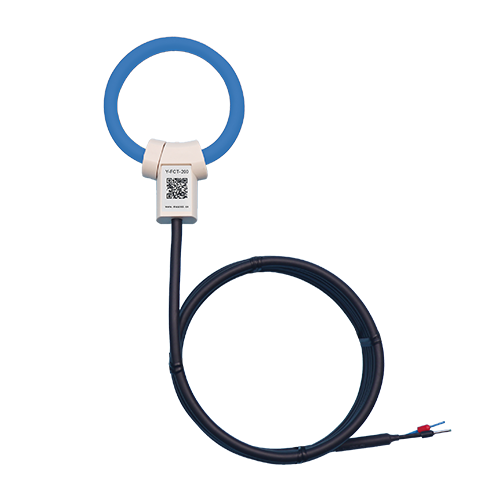

Y-FCT Ø8 柔性罗氏线圈
Y-FCT Ø8 Flexible Rogowski coil
变比
校准 100±0.5%mV/kA@50Hz
           85±0.5%mV/kA@50Hz
           50±0.5%mV/kA@50Hz


   ...
未校准:106±5%mV/kA@50Hz


特征
  • 性度极好
  • 动态范围高,1A到500KA
  • 过载能力强
  • 受相邻导体干扰小
  • 没有开路高压危险
  • 零功耗
  • 柔软轻便,便于安装
  • 良好的线性度
  • 带宽范围大
  • IP65防护等级
  • 位置误差小
分享产品信息
分享到:
产品简介
Y-FCT是一种柔性电流传感器,可以和电力分析仪等便携式设备直接结合,组成非常灵活的系统。适用于能耗监测,高频电流监测,直流波纹测量等。可以根据要求,定制不同尺寸

  技术文件

规格(长度可以定制)
型号
Y-FCT-200
Y-FCT-350
Y-FCT-510
Y-FCT-800
周长
200mm
350mm
510mm
800mm
内径
50mm
100mm
150mm
240mm
重量
110g
120g
130g
150g
额定电流
≤100kA
变比
校准
100±0.5%mV/kA@50Hz
85±0.5%mV/kA@50Hz
50±0.5%mV/kA@50Hz
未校准
106±5%mV/kA@50Hz
线圈电阻
50 - 250 Ω
截面
8mm
信号线长度
默认2m,可定制
内阻温漂系数
未校准 200ppm/℃实测
校准 50ppm/℃
位置误差
±1%
OA输出(零漂)
≤0.1mV
角差
≤0.5°
线性度
±0.2%
带宽
1Hz -50kHz(-3dB)
工作温度
-40℃- 80℃
存储温度
-50℃- 90℃
其他要求,请与我们联系定制。
    •  电能质量分析
    •  能源监控平台
    •  智能电表
    •  电炉电参数检测系统
     雷电监控方案
