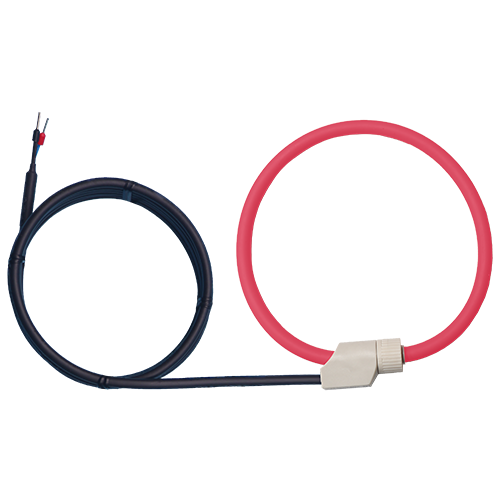

ZRC Ø8 柔性罗氏线圈
ZRC Ø8 Flexible Rogowski coil
变比
校准 100±0.5%mV/kA@50Hz
           85±0.5%mV/kA@50Hz
           50±0.5%mV/kA@50Hz

   ...
未校准:106±5%mV/kA@50Hz


特征
  • 性度极好
  • 动态范围高,1A到500KA
  • 过载能力强
  • 受相邻导体干扰小
  • 没有开路高压危险
  • 零功耗
    • 位置误差小
    • 柔软轻便,便于安装
    • 良好的线性度
    • 带宽范围大
    • IP67防护等级
    分享产品信息
    分享到:
    产品简介
    ZRC是一种柔性电流传感器,可以和电力分析仪等便携式设备直接结合,组成非常灵活的系统。适用于能耗监测,高频电流监测,直流波纹测量等。可以根据要求,定制不同尺寸。

      技术文件

    规格(长度可以定制)
    型号
    ZRC-50
    ZRC-100
    ZRC-150
    周长
    214MM
    375MM
    535MM
    内径
    50mm
    100mm
    150mm
    额定电流
    ≤500kA
    重量
    100-120g
    变比
    校准
    100±0.5%mV/kA@50Hz
    85±0.5%mV/kA@50Hz
    50±0.5%mV/kA@50Hz
    ...
    未校准
    106±5%mV/kA@50Hz
    最大电流
    500kA
    线圈电阻
    50 - 250 Ω
    截面
    8mm
    信号线长度
    默认2m,可定制
    内阻温漂系数
    未校准 200ppm/℃实测
    校准 50ppm/℃
    位置误差
    ±1%
    OA输出(零漂)
    ≤0.1mV
    角差
    ≤0.5°
    线性度
    ±0.2%
    带宽
    1Hz 至50kHz(-3dB)
    工作温度
    -40℃to 80℃
    存储温度
    -50℃to 90℃
    其他要求,请与我们联系定制。
        •  电能质量分析
        •  能源监控平台
        •  智能电表
        •  电炉电参数检测系统
