罗氏线圈电磁干扰分析

2022-02-09 10:34

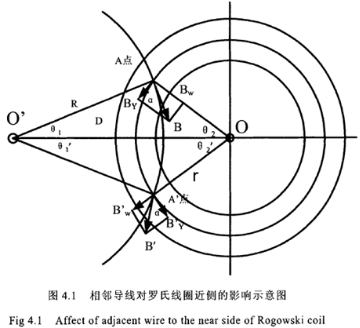

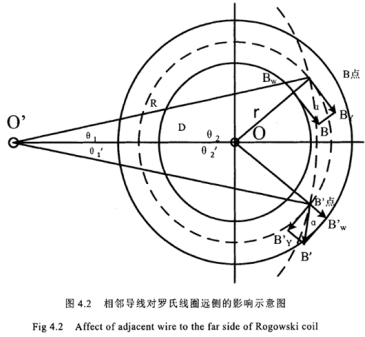

       由于外磁场对工作线圈的干扰的存在,据此我们加以分析产生的磁场干扰。实际工作测量中,罗氏线圈作为传感元灵敏头,主要用于大电流线路的检测,传统的基于罗氏线圈的磁场干扰分析,理想的认为外磁场是均匀的覆盖测星电路,而实际环境的磁场干扰因素由很多干扰源复合在一起,很难说干扰磁场是均匀的,一致的。因此这里我们从实际出发,研究非均匀磁场干扰对罗氏线圈测量的影响,这里假设S、/Z为理想条件下的均匀程度。由此外界干扰载流体与罗氏线圈的空间几何位置是的结构示意图可等效为下图4.1、图4.2分别表干扰高压电源离被测载流导体的近侧图和远侧图。

       图4.1、4.2中:0为被测量载流导体;O’为干扰高压电力导线;r为罗氏线圈的中心半径;R为相邻导体到近侧参考点的距离;D为相邻导体与罗氏线圈被测量导体的距离:B为相邻导体产生的磁感应强度∶Bw为磁感应强度B在参考点处的法线分量;BY为磁感应强度B在点处的切线分量;0l为参考点和相邻导线连线与O’O的夹角;02为参考点和一次导体连线与0O’的夹角;口为参考点处,相邻导线产生的磁场与罗氏线圈上点处切线的夹角。由于相邻导线对罗氏线圈上任意点产生的感应强度方向。         在图4.1中的一四象限和图4.2二三象限中都不一致,在一四象限为逆时针方向,二三象限为顺时针方向,所以我们可以从这两部分考虑,分别以二三象限为线圈近侧部分、一四为线圈远侧部分进行研究分析。由图4.1几何位置模型推导相邻导线对罗氏线圈近侧影响等效为,前面的分析可知,日w是磁感应强度日在参考点A处的法线分量,感应磁通链为零,所以外导线在A处的有效磁感应强度为0,BY是磁感应强度B在参考点A处的切线分量,因此只需要分析BY处对罗氏线圈的干扰磁场。


计算结果分析可得,在假设线匝密度n和线圈截面积s保持理想均匀不变的情况下,非均匀干扰磁场对罗氏线圈不存在干扰。
