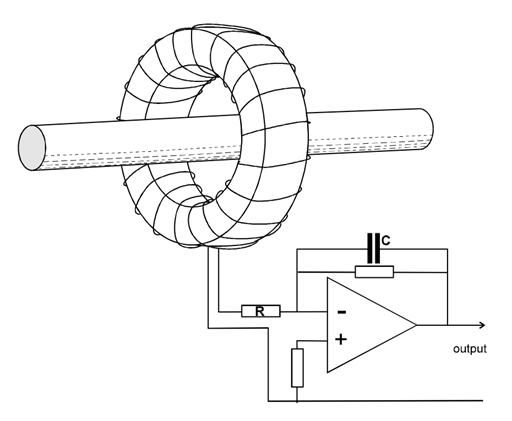

       线圈是一个“空芯”环形绕组，围绕导体排列，使得交变电流产生的磁场会在线圈中感应出电压。线圈实际上是相互的电感耦合到被测导体，线圈直接输出的电压与电流变化率成正比。线圈的特殊设计可确保其输出如果导体位于“偏心”位置，则不会受到太大影响。该设计还确保了线圈外部的电流和磁场的影响最小。

要完成换能器的线圈输出电压通过电子方式集成以提供再现当前波形的输出。

       线圈和积分器的这种组合提供了输出独立于频率，具有准确的相位响应，可以测量复杂度当前波形。通过改变积分参数(C和R)的灵敏度完整的测量系统，在每伏安培，可以改变大约五个数量级。来自的输出积分器可以与任何形式的高阻抗电子指示装置如电压表，示波器，保护装置系统或计量设备。
