柔性罗氏线圈的基本类型

2022-01-15 14:20
       柔性线圈有两种基本类型,它们的区别在于两端对齐的方式。重要性由于很难在不留下绕组间隙。绕组中的间隙意味着线圈更容易受到串扰或拾音的影响来自相邻导体或其他磁场源。这也意味着线圈输出将更大对线圈回路中导体的位置敏感。
       —种“理想”线圈,具有均匀的绕组间隙不应对外部磁场或导体位置敏感。

       大多数挠性线圈都是塑料的端部配件,确保端部正确对齐1000型系列线圈有端部对接它们结合在一起形成了一个附加的绕组用于补偿间隙的端部配件。这是解决间隙问题的最佳方法是调整补偿线圈很费时。

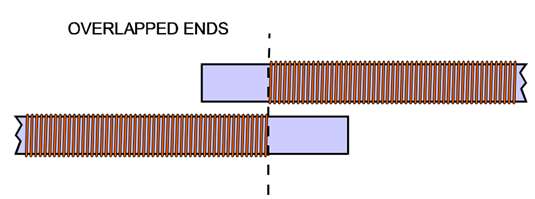

       4000型系列线圈使用一种更简单的方法,其中端部重叠以便绕组的端部都在排队。此方法确保线圈对线圈回路内的导体线圈与导体垂直。这种方法也能很好地抑制来自相邻的串扰与导体平行的导体测量,但对更复杂的磁场不太好。这种方法对薄截面最有效线圈。4000型线圈有一个简单的端部配件来定位端部。它们通常可以做成导线周围舒适贴合。
